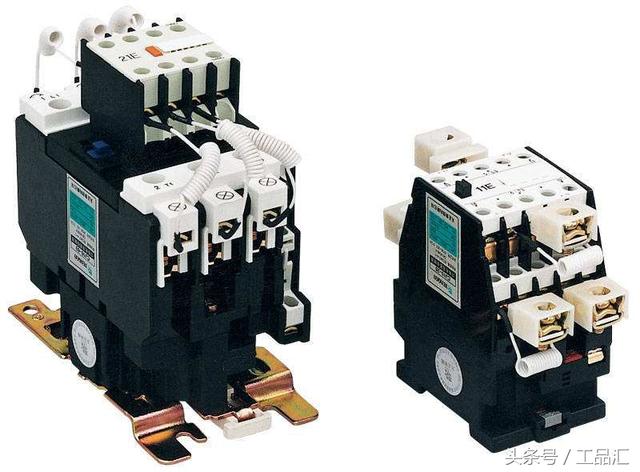

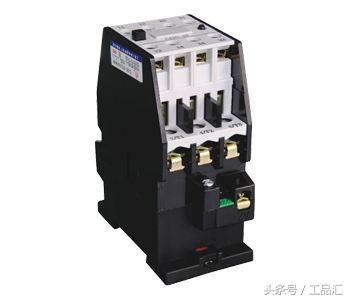

接触器是一种利用线圈流过电流产生磁场使触头闭合，以完成对负载的控制的电器。交流接触器属于一种，线圈中流过的是交流电流，其主要作用是开断电力，控制电路。

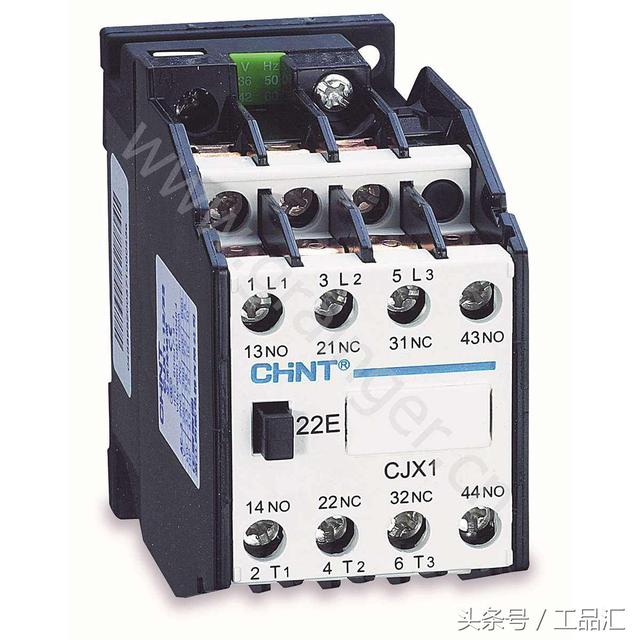

组成部分交流接触器主要有四大部分组成：电磁系统、触头系统、灭弧装置、绝缘外壳及附件。 电磁系统包括吸引线圈、动铁芯和静铁芯； 触头系统包括主触头、常开辅助触头、常闭辅助触头，主触点可以让较大的电流通过，起接通和切断主电路的作用，辅助触点通常只可以通过较小的电流。主触点一般是常开触头，辅助触点有常开和常闭的。 何谓常开、常闭？这是指电磁系统在没有通电的情况下触头的状态，常开即线圈未通电时，动、静触头保持断开的状态，线圈通电后触头会闭合，因此常开触头又称动合触头；常闭触头则指线圈在没有通电的情况下，其动、静触头是闭合的状态，线圈通电后触头断开，因而常闭触头又叫做动断触头。 灭弧装置由带有灭弧罩的磁吹灭弧装置完成，只设在主触头上，其作用是在需要时迅速切断电弧，防止烧坏主触头。为了避免烧毛、熔焊等现象，交流接触器一般都有灭弧装置。 绝缘外壳及附件常包括各种弹簧、短路环、接线柱、传动机构等。
交流接触器的工作原理当线圈通电时,静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源。当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。

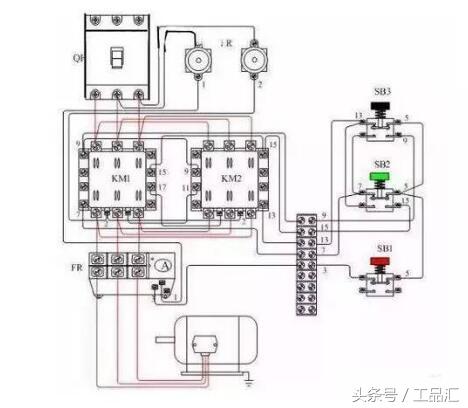

使用接法
|
